Descripción

Funciones:

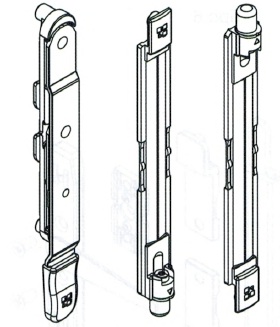

Pasador bidireccional de palanca caracterizado por un elemento de maniobra
que permite cerrar simultáneamente ambos terminales.

Características Técnicas:

El pasador está compuesto por un sistema de palanca que transmite el
movimiento bidireccional a las pletinas de conexión en cuyos extremos están
aplicados los terminales con el extremo regulable.
Específico para uso en perfiles de superposición con doble canal.
El elemento de maniobra se fija mediante un elemento específico con espárragos directos, por lo tanto sin necesidad de mecanizar el perfil.
El cuerpo presenta dos apéndices antivibrantes.

Regulación:

Los terminales están provistos de un puntal que permite efectuar una regulación en batiente de 1,5 mm.

Materiales:
Cuerpo elemento de maniobra, terminal y extremo
de zamak con acabado GS Silver Plus (más de 500h de resistencia a la corrosión).
Terminal y puntal artículo 02011 de acero inoxidable.
Palanca elemento de maniobra y biela de acero
inoxidable.
Cobertura palanca de poliamida.
Tornillos y espárragos de acero inoxidable.

Medida de altura mínima para su instalación: 700 mm

Ficha técnica:

https://products.tyman-international.com/pub/media/scambio/GIESSE/SCHEDA_TECNICA/ES/FAC_CATENACCI_BIDIREZIONALI.pdf
Instrucciones montaje:

https://products.tyman-international.com/pub/media/scambio/GIESSE/FOGLIO_ISTRUZIONI/B90390020QN.pdf
